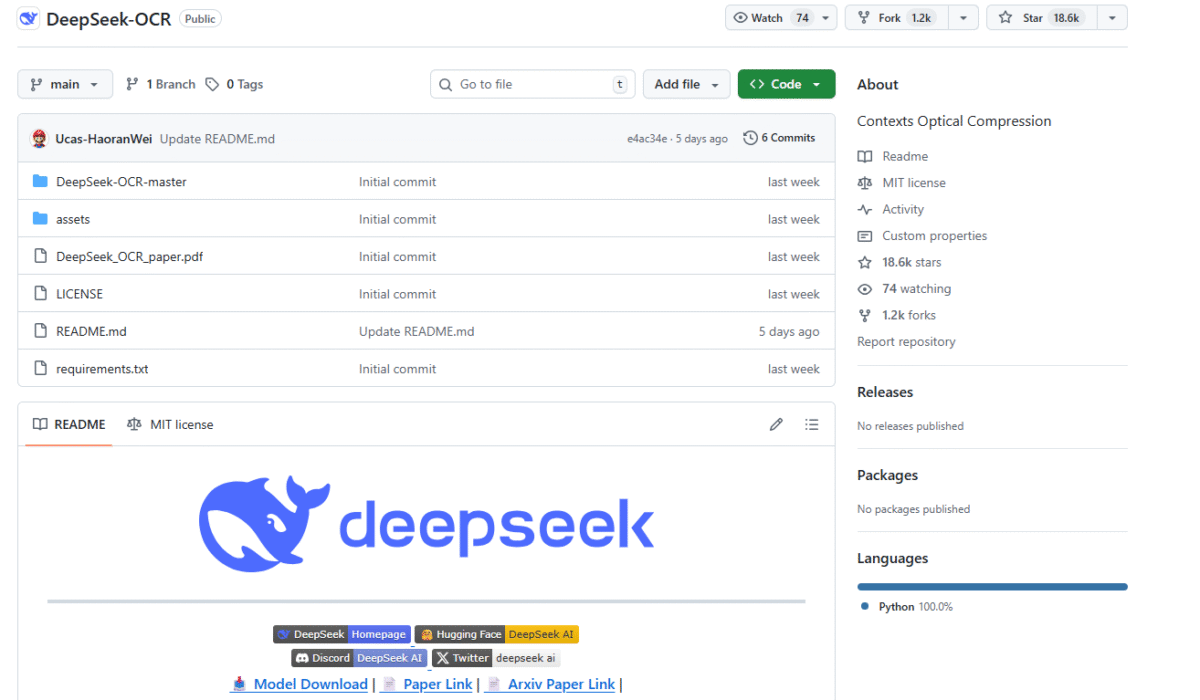

本期解读项目地址：https://github.com/deepseek-ai/DeepSeek-OCR

概览

DeepSeek-OCR 是一个基于视觉与语言模型的 OCR（光学字符识别）系统，旨在从大语言模型（LLM）视角研究视觉编码器的作用。该项目支持多种图像和 PDF 的 OCR 推理任务，并提供两种推理方式：基于 vLLM 的高效推理框架和基于 HuggingFace Transformers 的标准实现。用户可以利用不同的分辨率模式（如 Tiny、Small、Base、Large 和 Dynamic）来处理图像输入，并结合预设提示词（prompt）完成文档转换、图像解析、布局提取等任务。

该系统整合了多个模块，包括 特征编码模块、配置管理模块、OCR处理模块 和 图像处理模块，共同构成了一个完整的 OCR 解决方案。通过这些模块的协同工作，DeepSeek-OCR 能够实现高精度的文字识别和结构化输出。

项目架构

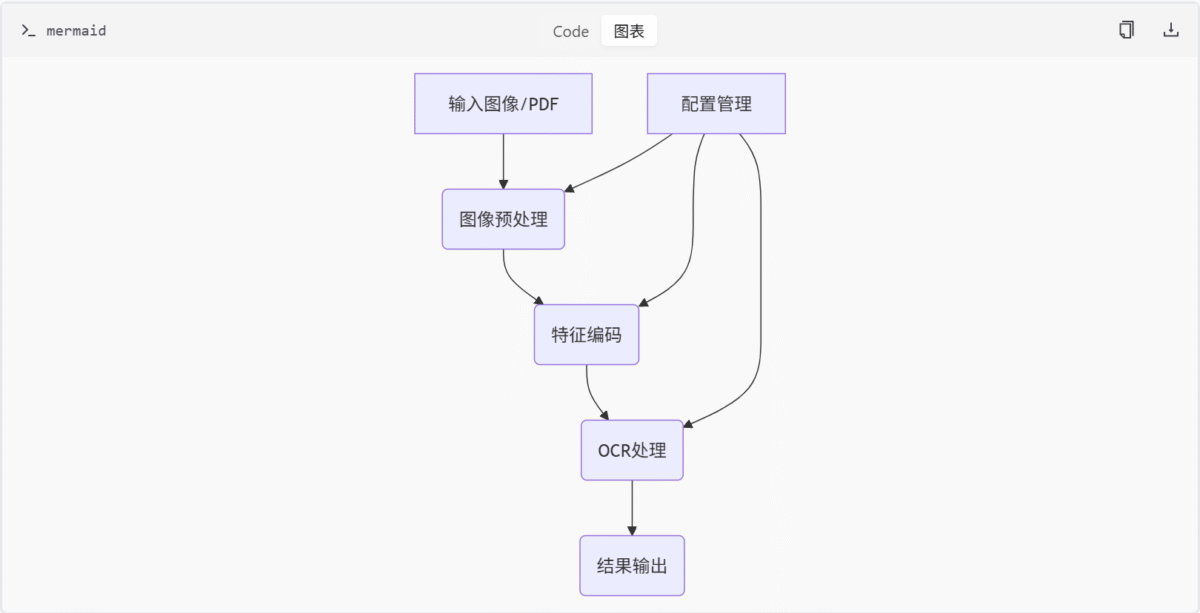

DeepSeek-OCR 的整体架构如下图所示：

核心组件

• 特征编码模块：负责图像特征提取与编码，整合了 CLIP 和 SAM 架构。
• 配置管理模块：定义 OCR 模型运行参数，包括图像处理尺寸、裁剪模式等。
• OCR处理模块：加载并运行 DeepSeek-OCR 模型，实现图像文字 OCR 处理。
• 图像处理模块：负责OCR模型的图像预处理和文本融合。

特征编码模块详解

特征编码模块是 DeepSeek-OCR 项目中负责图像特征提取与编码的核心组件。该模块整合了多种先进的视觉编码架构，包括基于 CLIP 的视觉编码器、基于 SAM 的图像编码器以及支持多种投影结构的 MLP 投影器。这些组件共同构成了一个灵活且高效的特征提取系统，用于将输入图像转换为高维特征表示，供后续的 OCR 任务使用。

架构概览

特征编码模块主要由以下三个核心组件构成：

• MlpProjector：用于构建多种投影器结构（如线性、MLP-GELU、下采样等），支持 token pooling 和特征融合。
• CLIP 视觉编码器：实现 CLIP 架构的视觉编码模块，包括图像嵌入、多头注意力、Transformer Block 和整体模型类。
• SAM 图像编码器 (ImageEncoderViT)：实现基于 ViT 的图像编码器，包含 Patch Embedding、Attention、Transformer Block 和 Neck 结构。

MlpProjector

MlpProjector 类定义在 build_linear.py 文件中，用于构建多种投影器结构，支持 token pooling 和特征融合。它根据配置选择不同的网络结构，并实现前向传播逻辑和 FLOPs 估算。

类定义

class MlpProjector(nn.Module):
    def __init__(self, config):
        super().__init__()
        self.config = config
        if config.projector_type == 'linear':
            self.projector = nn.Linear(config.input_dim, config.output_dim)
        elif config.projector_type == 'mlp_gelu':
            self.projector = nn.Sequential(
                nn.Linear(config.input_dim, config.hidden_dim),
                nn.GELU(),
                nn.Linear(config.hidden_dim, config.output_dim)
            )
        elif config.projector_type == 'downsample':
            self.projector = nn.Sequential(
                nn.Conv2d(config.input_dim, config.hidden_dim, kernel_size=3, stride=2, padding=1),
                nn.GELU(),
                nn.Conv2d(config.hidden_dim, config.output_dim, kernel_size=3, stride=2, padding=1)
            )
        else:
            raise ValueError(f"Unknown projector type: {config.projector_type}")

    def forward(self, x):
        return self.projector(x)

    def flops(self):
        pass

CLIP 视觉编码器

clip_sdpa.py 文件实现了 CLIP 架构的视觉编码器模块，包括图像嵌入、多头注意力、Transformer Block 和整体模型类。它支持 Flash Attention 和位置嵌入插值，并提供 ViT 模型构建与测试接口。

类定义

class VitModel(nn.Module):
    def __init__(self, config):
        super().__init__()
        self.config = config
        self.embeddings = CLIPVisionEmbeddings(config)
        self.pre_layrnorm = nn.LayerNorm(config.hidden_size)
        self.encoder = CLIPEncoder(config)
        self.post_layernorm = nn.LayerNorm(config.hidden_size)

    def forward(self, pixel_values):
        embedding_output = self.embeddings(pixel_values)
        embedding_output = self.pre_layrnorm(embedding_output)
        encoder_outputs = self.encoder(embedding_output)
        sequence_output = encoder_outputs[0]
        pooled_output = sequence_output[:, 0, :]
        pooled_output = self.post_layernorm(pooled_output)
        return (sequence_output, pooled_output) + encoder_outputs[1:]

SAM 图像编码器 (ImageEncoderViT)

sam_vary_sdpa.py 文件实现了基于 ViT 的图像编码器 ImageEncoderViT，包含 Patch Embedding、Attention、Transformer Block 和 Neck 结构。它支持相对位置编码和窗口注意力，并提供 SAM ViT-B 模型构建函数。

类定义

class ImageEncoderViT(nn.Module):
    def __init__(self, config):
        super().__init__()
        self.config = config
        self.patch_embed = PatchEmbed(config)
        self.pos_embed = nn.Parameter(torch.zeros(1, self.patch_embed.num_patches, config.hidden_size))
        self.blocks = nn.ModuleList([
            Block(config) for _ in range(config.num_hidden_layers)
        ])
        self.neck = Neck(config)

    def forward(self, pixel_values):
        x = self.patch_embed(pixel_values)
        x = x + self.pos_embed
        for blk in self.blocks:
            x = blk(x)
        x = self.neck(x)
        return x

Mermaid 图

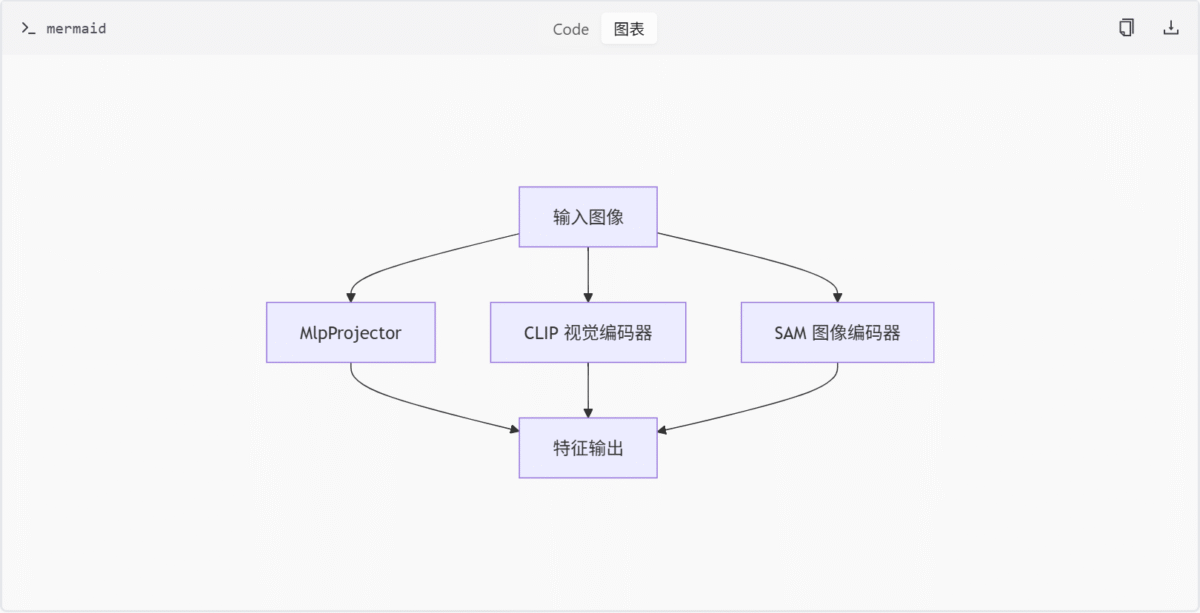

特征编码模块架构图

此图展示了特征编码模块的整体架构，输入图像通过三种不同的编码器进行特征提取，最终输出统一的特征表示。

表格

主要功能或组件及其描述

组件名称	描述
MlpProjector	用于构建多种投影器结构，支持 token pooling 和特征融合
CLIP 视觉编码器	实现 CLIP 架构的视觉编码模块，支持 Flash Attention 和位置嵌入插值
SAM 图像编码器	实现基于 ViT 的图像编码器，支持相对位置编码和窗口注意力

配置选项及其类型和默认值

配置项	类型	默认值	描述
projector_type	str	‘linear’	投影器类型，可选 ‘linear’, ‘mlp_gelu’, ‘downsample’
input_dim	int	768	输入维度
output_dim	int	512	输出维度
hidden_dim	int	2048	隐藏层维度

技术栈

技术	描述
Python	主要编程语言
PyTorch	深度学习框架
HuggingFace Transformers	模型加载和推理
vLLM	高效推理框架
CLIP	视觉编码器
SAM	图像编码器

主要功能

功能	描述
多种推理方式	支持基于 vLLM 和 HuggingFace Transformers 的推理
多分辨率模式	支持 Tiny、Small、Base、Large 和 Dynamic 模式
预设提示词	提供文档转换、图像解析、布局提取等任务的提示词
安装指南	提供详细的依赖安装和环境配置说明
示例代码	提供快速上手的示例代码和可视化结果展示

结论

DeepSeek-OCR 通过整合先进的视觉与语言模型技术，为 OCR 任务提供了一个强大而灵活的解决方案。其模块化的设计使得系统易于扩展和维护，同时支持多种推理方式和分辨率模式，能够满足不同场景下的需求。通过详细的文档和示例代码，开发者可以快速上手并部署该系统。

特征编码模块通过整合多种先进的视觉编码架构，为 DeepSeek-OCR 项目提供了强大且灵活的特征提取能力。MlpProjector、CLIP 视觉编码器 和 SAM 图像编码器 三个核心组件协同工作，能够适应不同的输入图像和任务需求，生成高质量的特征表示，为后续的 OCR 任务奠定了坚实的基础。

快速开始

DeepSeek-OCR 是一个基于视觉与语言模型的 OCR（光学字符识别）系统，旨在从大语言模型（LLM）视角研究视觉编码器的作用。本项目支持多种图像和 PDF 的 OCR 推理任务，并提供两种推理方式：基于 vLLM 的高效推理框架和基于 HuggingFace Transformers 的标准实现。

用户可以利用不同的分辨率模式（如 Tiny、Small、Base、Large 和 Dynamic）来处理图像输入，并结合预设提示词（prompt）完成文档转换、图像解析、布局提取等任务。通过本文档，您可以快速了解如何安装依赖、运行示例代码并查看效果。

安装依赖

为了确保项目在不同环境中能够正确运行，首先需要安装所需的第三方库。这些依赖项已在 requirements.txt 文件中列出。

依赖概览

以下是项目所需的主要依赖及其用途：

库名	版本	描述
transformers	==4.46.3	自然语言处理相关库
tokenizers	==0.20.3	文本分词工具
PyMuPDF	–	支持 PDF 文档处理
img2pdf	–	将图像转换为 PDF
Pillow	–	图像操作库
numpy	–	数组操作库
einops	–	简化张量操作
easydict	–	提供灵活的字典结构访问方式
addict	–	提供灵活的字典结构访问方式

安装命令

可以通过以下命令安装所有依赖：

pip install -r requirements.txt

运行推理任务

DeepSeek-OCR 支持多种推理任务，包括文档转换、图像解析和布局提取。用户可以根据需求选择合适的推理方式和分辨率模式。

推理方式

项目提供了两种推理方式：

1. 基于 vLLM 的高效推理框架
2. 基于 HuggingFace Transformers 的标准实现

分辨率模式

用户可以选择以下分辨率模式之一来处理图像输入：

• Tiny
• Small
• Base
• Large
• Dynamic

示例代码

以下是一个简单的示例代码，展示了如何使用 DeepSeek-OCR 进行 OCR 推理：

from deepseek_ocr import OCRTask

# 初始化 OCR 任务
task = OCRTask(resolution_mode="Base")

# 加载图像
image_path = "path/to/image.png"
result = task.run(image_path)

# 输出结果
print(result)

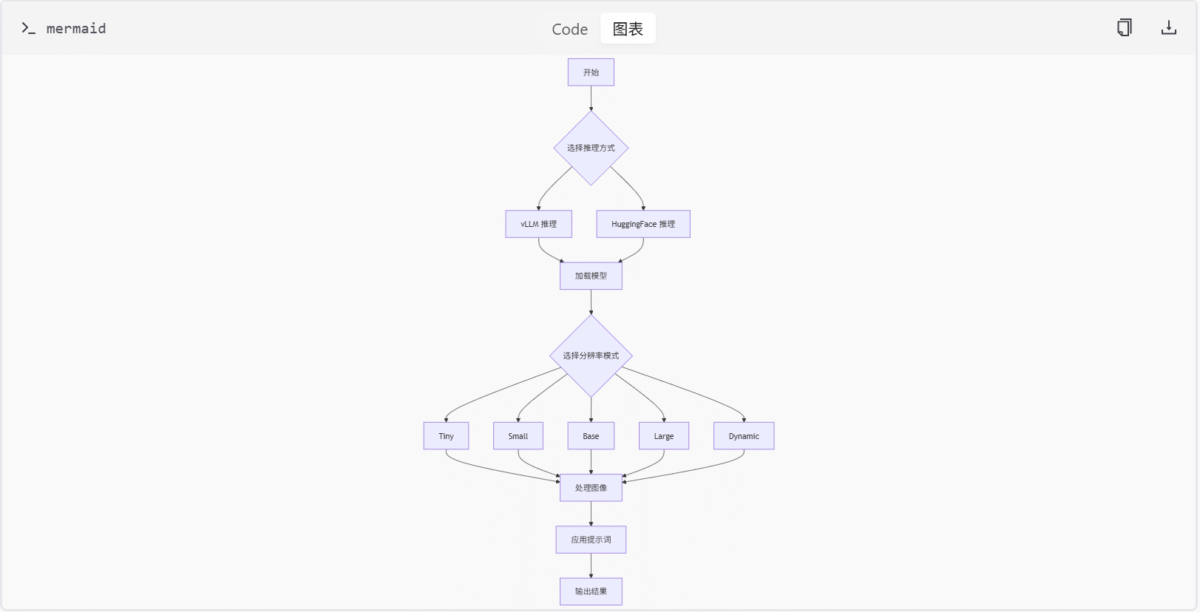

架构流程图

下面的流程图展示了 DeepSeek-OCR 的整体架构和数据流：

总结

本文档介绍了 DeepSeek-OCR 项目的快速开始指南，涵盖了依赖安装、推理任务运行以及示例代码等内容。通过本文档，您可以快速上手并体验该项目的强大功能。更多详细信息，请参阅其他相关文档。

---

图像处理模块

图像处理模块是 DeepSeek-OCR 项目的核心组成部分之一，主要用于对输入图像进行预处理以及与文本的联合处理，以便后续 OCR 模型能够更高效地提取文本信息。该模块涵盖了图像的动态裁剪与分块、标准化处理、图像与文本的融合操作、多尺度处理以及 token 化等功能。此外，它还支持将 <image> 标记替换为图像 token ID，并生成模型所需的 input_ids 和 target_ids。

另一个关键部分是 ngram_norepeat.py 文件中实现的 NoRepeatNGramLogitsProcessor 类，用于在文本生成过程中避免重复 n-gram，从而提升生成文本的多样性和质量。

---

图像处理核心功能

动态裁剪与分块

图像处理模块支持对输入图像进行动态裁剪和分块处理，以便适应不同尺寸的图像输入。这种处理方式有助于模型更好地聚焦于图像中的关键区域。具体来说，模块提供了如下几个关键函数：

find_closest_aspect_ratio

def find_closest_aspect_ratio(aspect_ratio: float, candidate_ratios: list, width: int, height: int, image_size: int) -> tuple:
    best_ratio_diff = float('inf')
    best_ratio = (1, 1)
    area = width * height
    for ratio in candidate_ratios:
        target_aspect_ratio = ratio[0] / ratio[1]
        ratio_diff = abs(aspect_ratio - target_aspect_ratio)
        if ratio_diff < best_ratio_diff:
            best_ratio_diff = ratio_diff
            best_ratio = ratio
        elif ratio_diff == best_ratio_diff:
            if width * ratio[1] / ratio[0] * height > area:
                best_ratio = ratio
    return best_ratio

count_tiles

def count_tiles(width: int, height: int, min_num_crops: int, max_num_crops: int, image_size: int) -> int:
    candidate_num_crops = []
    for num_crops in range(min_num_crops, max_num_crops + 1):
        candidate_num_crops.append(num_crops)
    aspect_ratio = width / height
    best_ratio = find_closest_aspect_ratio(aspect_ratio, [(i, j) for i in candidate_num_crops for j in candidate_num_crops], width, height, image_size)
    return best_ratio[0] * best_ratio[1]

dynamic_preprocess

def dynamic_preprocess(image: Image.Image, min_num_crops: int = 1, max_num_crops: int = 12, image_size: int = 336, use_thumbnail: bool = False) -> list:
    width, height = image.size
    num_crops = count_tiles(width, height, min_num_crops, max_num_crops, image_size)
    if num_crops == 1:
        resized_image = image.resize((image_size, image_size), Image.ANTIALIAS)
        return [resized_image]
    else:
        grid = math.sqrt(num_crops)
        if grid != int(grid):
            raise ValueError("Number of crops must be a perfect square.")
        grid = int(grid)
        crop_width = width // grid
        crop_height = height // grid
        crops = []
        for i in range(grid):
            for j in range(grid):
                left = j * crop_width
                upper = i * crop_height
                right = left + crop_width
                lower = upper + crop_height
                cropped_image = image.crop((left, upper, right, lower))
                resized_image = cropped_image.resize((image_size, image_size), Image.ANTIALIAS)
                crops.append(resized_image)
        if use_thumbnail:
            thumbnail = image.copy()
            thumbnail.thumbnail((image_size, image_size), Image.ANTIALIAS)
            crops.insert(0, thumbnail)
        return crops

图像标准化

为了确保模型输入的一致性，模块会对图像进行标准化处理，通常包括归一化像素值等操作。这一步骤由 ImageTransform 类完成：

class ImageTransform:
    def __init__(self, mean: list = [0.48145466, 0.4578275, 0.40821073], std: list = [0.26862954, 0.26130258, 0.27577711]):
        self.mean = mean
        self.std = std

    def __call__(self, image: Image.Image) -> torch.Tensor:
        transform = transforms.Compose([
            transforms.ToTensor(),
            transforms.Normalize(mean=self.mean, std=self.std),
        ])
        return transform(image)

图像与文本联合处理

模块支持将图像信息与文本信息进行联合处理，特别是在涉及 <image> 标记的场景中，会将其替换为对应的图像 token ID，从而实现图文混合输入。这一功能由 DeepseekOCRProcessor 类实现：

class DeepseekOCRProcessor:
    def __init__(self, tokenizer_path: str, image_size: int = 336, min_num_crops: int = 1, max_num_crops: int = 12, use_thumbnail: bool = False):
        self.tokenizer = AutoTokenizer.from_pretrained(tokenizer_path)
        self.image_transform = ImageTransform()
        self.min_num_crops = min_num_crops
        self.max_num_crops = max_num_crops
        self.image_size = image_size
        self.use_thumbnail = use_thumbnail
        self.image_token_id = self.tokenizer.convert_tokens_to_ids('<image>')
        self.bos_token_id = self.tokenizer.bos_token_id
        self.eos_token_id = self.tokenizer.eos_token_id

    def tokenize_with_images(self, text: str, images: list) -> dict:
        tokens = self.tokenizer(text, return_tensors='pt', padding=True, truncation=True)
        input_ids = tokens['input_ids'].tolist()[0]
        labels = tokens['labels'].tolist()[0] if 'labels' in tokens else [-100] * len(input_ids)

        new_input_ids = []
        new_labels = []

        i = 0
        while i < len(input_ids):
            if input_ids[i] == self.image_token_id:
                for img in images:
                    processed_images = dynamic_preprocess(img, self.min_num_crops, self.max_num_crops, self.image_size, self.use_thumbnail)
                    for proc_img in processed_images:
                        transformed_img = self.image_transform(proc_img)
                        new_input_ids.extend([self.image_token_id] * transformed_img.shape[0])
                        new_labels.extend([-100] * transformed_img.shape[0])
                i += 1
            else:
                new_input_ids.append(input_ids[i])
                new_labels.append(labels[i])
                i += 1

        return {
            'input_ids': torch.tensor(new_input_ids).unsqueeze(0),
            'labels': torch.tensor(new_labels).unsqueeze(0)
        }

多尺度处理

为了增强模型对不同尺度图像的适应能力，模块实现了多尺度处理机制，可以在不同分辨率下对图像进行处理。这一功能通过 dynamic_preprocess 函数中的 min_num_crops 和 max_num_crops 参数控制。

Token 化与掩码生成

模块还包括 token 化处理和掩码生成逻辑，用于生成模型训练和推理阶段所需的 input_ids 和 target_ids。这部分功能在 tokenize_with_images 方法中体现得尤为明显。

---

NoRepeatNGramLogitsProcessor 类

为了避免在文本生成过程中出现重复的 n-gram，模块引入了 NoRepeatNGramLogitsProcessor 类。该类通过分析历史 token 并设置禁用列表，将重复 token 的 logits 设为负无穷，从而防止其被选中。

类定义

class NoRepeatNGramLogitsProcessor(LogitsProcessor):

    def __init__(self, ngram_size: int, window_size: int = 100, whitelist_token_ids: set = None):
        if not isinstance(ngram_size, int) or ngram_size <= 0:
            raise ValueError(f"`ngram_size` has to be a strictly positive integer, but is {ngram_size}")
        if not isinstance(window_size, int) or window_size <= 0:
            raise ValueError(f"`window_size` has to be a strictly positive integer, but is {window_size}")
        self.ngram_size = ngram_size
        self.window_size = window_size
        self.whitelist_token_ids = whitelist_token_ids or set()

    def __call__(self, input_ids: List[int], scores: torch.FloatTensor) -> torch.FloatTensor:
        if len(input_ids) < self.ngram_size:
            return scores

        current_prefix = tuple(input_ids[-(self.ngram_size - 1):])

        search_start = max(0, len(input_ids) - self.window_size)
        search_end = len(input_ids) - self.ngram_size + 1

        banned_tokens = set()
        for i in range(search_start, search_end):
            ngram = tuple(input_ids[i:i + self.ngram_size])
            if ngram[:-1] == current_prefix:
                banned_tokens.add(ngram[-1])

        banned_tokens = banned_tokens - self.whitelist_token_ids

        if banned_tokens:
            scores = scores.clone()
            for token in banned_tokens:
                scores[token] = -float("inf")

        return scores

方法说明

• __init__：初始化方法，接受 n-gram 大小、窗口大小和白名单 token 集合。
• __call__：处理逻辑，根据历史 token 设置重复 token 的 logits 为负无穷。

---

Mermaid 图表示例

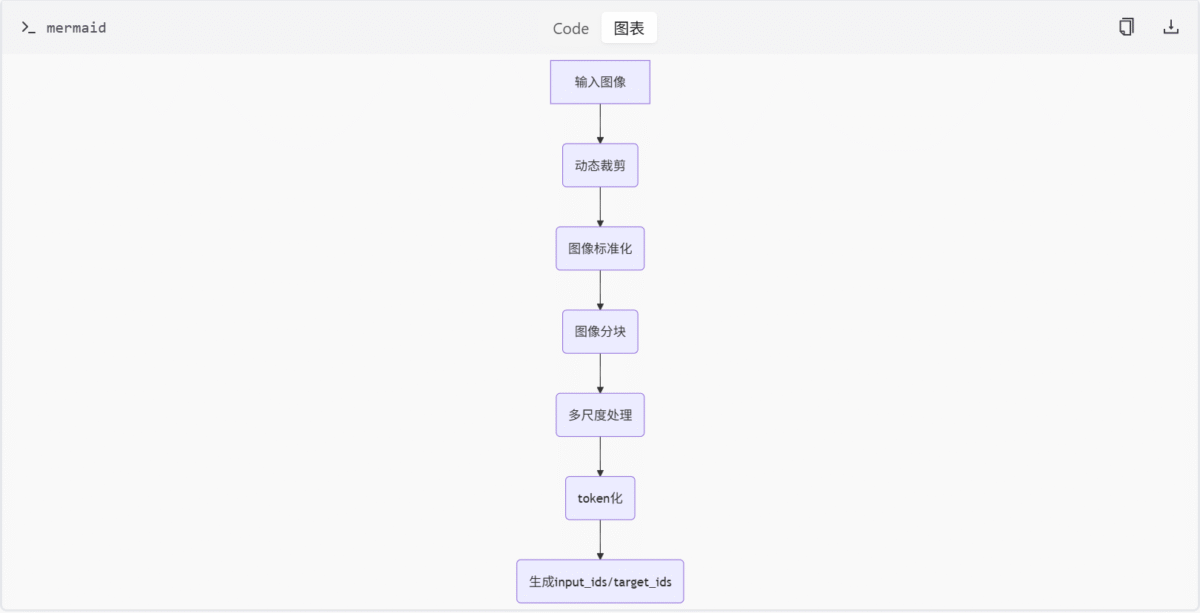

图像处理流程

此图为图像处理的基本流程，展示了从原始图像输入到最终生成模型所需输入的全过程。

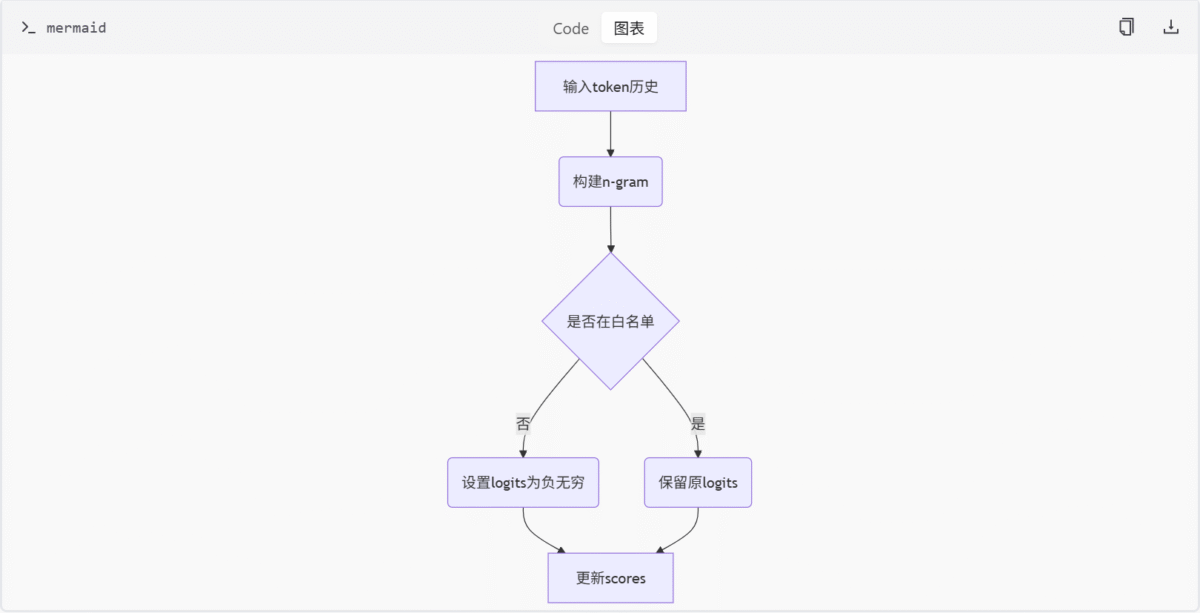

NoRepeatNGramLogitsProcessor 流程

此图展示了 NoRepeatNGramLogitsProcessor 的工作原理，包括如何检测重复 n-gram 并调整 logits 值。

---

表格汇总

主要功能或组件

组件	描述
动态裁剪与分块	对图像进行裁剪和分块处理
图像标准化	归一化图像像素值
图文联合处理	将 <image> 标记替换为图像 token ID
多尺度处理	在不同分辨率下处理图像
Token 化与掩码生成	生成 input_ids 和 target_ids

NoRepeatNGramLogitsProcessor 参数

参数	类型	默认值	描述
ngram_size	int	无默认值	n-gram 的大小
window_size	int	100	检查重复 n-gram 的窗口大小
whitelist_token_ids	set	None	白名单 token 集合

---

结论

图像处理模块在 DeepSeek-OCR 项目中扮演着至关重要的角色，不仅负责图像的预处理工作，还涉及到与文本的联合处理和模型输入的生成。通过动态裁剪、标准化、多尺度处理等手段，模块提升了模型对不同类型图像的适应能力和识别精度。同时，NoRepeatNGramLogitsProcessor 类的应用进一步增强了文本生成的质量和多样性。整体来看，该模块的设计充分考虑了实际应用场景的需求，具有较高的实用价值和技术含量。

---

特征编码模块

特征编码模块是 DeepSeek-OCR 项目中负责图像特征提取与编码的核心组件。该模块整合了多种先进的视觉编码架构，包括基于 CLIP 的视觉编码器、基于 SAM 的图像编码器以及支持多种投影结构的 MLP 投影器。这些组件共同构成了一个灵活且高效的特征提取系统，用于将输入图像转换为高维特征表示，供后续的 OCR 任务使用。

架构概览

特征编码模块主要由以下三个核心组件构成：

• MlpProjector：用于构建多种投影器结构（如线性、MLP-GELU、下采样等），支持 token pooling 和特征融合。
• CLIP 视觉编码器：实现 CLIP 架构的视觉编码模块，包括图像嵌入、多头注意力、Transformer Block 和整体模型类。
• SAM 图像编码器 (ImageEncoderViT)：实现基于 ViT 的图像编码器，包含 Patch Embedding、Attention、Transformer Block 和 Neck 结构。

MlpProjector

MlpProjector 类定义在 build_linear.py 文件中，用于构建多种投影器结构，支持 token pooling 和特征融合。它根据配置选择不同的网络结构，并实现前向传播逻辑和 FLOPs 估算。

类定义

class MlpProjector(nn.Module):
    def __init__(self, config):
        super().__init__()
        self.config = config
        if config.projector_type == 'linear':
            self.projector = nn.Linear(config.input_dim, config.output_dim)
        elif config.projector_type == 'mlp_gelu':
            self.projector = nn.Sequential(
                nn.Linear(config.input_dim, config.hidden_dim),
                nn.GELU(),
                nn.Linear(config.hidden_dim, config.output_dim)
            )
        elif config.projector_type == 'downsample':
            self.projector = nn.Sequential(
                nn.Conv2d(config.input_dim, config.hidden_dim, kernel_size=3, stride=2, padding=1),
                nn.GELU(),
                nn.Conv2d(config.hidden_dim, config.output_dim, kernel_size=3, stride=2, padding=1)
            )
        else:
            raise ValueError(f"Unknown projector type: {config.projector_type}")

    def forward(self, x):
        return self.projector(x)

    def flops(self):
        pass

CLIP 视觉编码器

clip_sdpa.py 文件实现了 CLIP 架构的视觉编码器模块，包括图像嵌入、多头注意力、Transformer Block 和整体模型类。它支持 Flash Attention 和位置嵌入插值，并提供 ViT 模型构建与测试接口。

类定义

class VitModel(nn.Module):
    def __init__(self, config):
        super().__init__()
        self.config = config
        self.embeddings = CLIPVisionEmbeddings(config)
        self.pre_layrnorm = nn.LayerNorm(config.hidden_size)
        self.encoder = CLIPEncoder(config)
        self.post_layernorm = nn.LayerNorm(config.hidden_size)

    def forward(self, pixel_values):
        embedding_output = self.embeddings(pixel_values)
        embedding_output = self.pre_layrnorm(embedding_output)
        encoder_outputs = self.encoder(embedding_output)
        sequence_output = encoder_outputs[0]
        pooled_output = sequence_output[:, 0, :]
        pooled_output = self.post_layernorm(pooled_output)
        return (sequence_output, pooled_output) + encoder_outputs[1:]

SAM 图像编码器 (ImageEncoderViT)

sam_vary_sdpa.py 文件实现了基于 ViT 的图像编码器 ImageEncoderViT，包含 Patch Embedding、Attention、Transformer Block 和 Neck 结构。它支持相对位置编码和窗口注意力，并提供 SAM ViT-B 模型构建函数。

类定义

class ImageEncoderViT(nn.Module):
    def __init__(self, config):
        super().__init__()
        self.config = config
        self.patch_embed = PatchEmbed(config)
        self.pos_embed = nn.Parameter(torch.zeros(1, self.patch_embed.num_patches, config.hidden_size))
        self.blocks = nn.ModuleList([
            Block(config) for _ in range(config.num_hidden_layers)
        ])
        self.neck = Neck(config)

    def forward(self, pixel_values):
        x = self.patch_embed(pixel_values)
        x = x + self.pos_embed
        for blk in self.blocks:
            x = blk(x)
        x = self.neck(x)
        return x

Mermaid 图

特征编码模块架构图

此图展示了特征编码模块的整体架构，输入图像通过三种不同的编码器进行特征提取，最终输出统一的特征表示。

表格

主要功能或组件及其描述

组件名称	描述
MlpProjector	用于构建多种投影器结构，支持 token pooling 和特征融合
CLIP 视觉编码器	实现 CLIP 架构的视觉编码模块，支持 Flash Attention 和位置嵌入插值
SAM 图像编码器	实现基于 ViT 的图像编码器，支持相对位置编码和窗口注意力

配置选项及其类型和默认值

配置项	类型	默认值	描述
projector_type	str	‘linear’	投影器类型，可选 ‘linear’, ‘mlp_gelu’, ‘downsample’
input_dim	int	768	输入维度
output_dim	int	512	输出维度
hidden_dim	int	2048	隐藏层维度

结论/总结

特征编码模块通过整合多种先进的视觉编码架构，为 DeepSeek-OCR 项目提供了强大且灵活的特征提取能力。MlpProjector、CLIP 视觉编码器 和 SAM 图像编码器 三个核心组件协同工作，能够适应不同的输入图像和任务需求，生成高质量的特征表示，为后续的 OCR 任务奠定了坚实的基础。

---

OCR处理模块

简介

OCR处理模块是 DeepSeek-OCR 项目的核心组成部分，旨在通过深度学习模型对图像中的文字进行高精度识别，并将其转化为结构化的文本输出。该模块支持多种处理模式，适用于不同分辨率和复杂度的图像输入，广泛应用于文档扫描、图片翻译、自动化办公等领域。

模块主要依赖于 Hugging Face 的 transformers 库加载预训练模型和分词器，结合 PyTorch 框架实现高效的 GPU 推理。其核心功能封装在 model.infer() 方法中，允许用户灵活配置参数以满足多样化的应用场景。

详细章节

模型加载与初始化

在模块启动过程中，首先需要加载 DeepSeek-OCR 模型及其对应的 tokenizer。这一过程涉及以下几个关键步骤：

1. 设置环境变量 CUDA_VISIBLE_DEVICES 为 '0'，确保使用第一块可用的 GPU 设备。
2. 使用 AutoTokenizer.from_pretrained 加载 tokenizer，启用远程代码信任。
3. 使用 AutoModel.from_pretrained 加载模型，同时启用 flash_attention_2 实现和 safetensors 权重格式以优化性能。
4. 将模型切换至评估模式，并移至 GPU 并转换为 torch.bfloat16 类型以加速推理。

import os
import torch
from transformers import AutoTokenizer, AutoModel

os.environ["CUDA_VISIBLE_DEVICES"] = '0'

model_name = 'deepseek-ai/DeepSeek-OCR'

tokenizer = AutoTokenizer.from_pretrained(model_name, trust_remote_code=True)
model = AutoModel.from_pretrained(
    model_name,
    _attn_implementation='flash_attention_2',
    trust_remote_code=True,
    use_safetensors=True
)
model = model.eval().cuda().to(torch.bfloat16)

OCR 推理过程

OCR 推理的核心在于调用模型对象的 infer 方法。该方法接收多个参数，用于控制图像处理流程、输出路径以及是否启用压缩测试等功能。

参数配置

以下是 model.infer() 方法的主要参数及其说明：

参数名	类型	默认值	描述
tokenizer	object	必须提供	分词器对象
prompt	str	“”	输入提示，用于引导模型行为
image_file	str	“”	待处理图像的路径
output_path	str	” “	输出结果保存路径
base_size	int	1024	基础图像尺寸
image_size	int	640	处理后图像的目标尺寸
crop_mode	bool	True	是否启用裁剪模式
test_compress	bool	False	是否进行压缩测试
save_results	bool	False	是否保存结果

处理模式

模块支持五种不同的处理模式，每种模式对应一组特定的参数组合：

模式	base_size	image_size	crop_mode
Tiny	512	512	False
Small	640	640	False
Base	1024	1024	False
Large	1280	1280	False
Gundam	1024	640	True

res = model.infer(
    tokenizer,
    prompt=prompt,
    image_file=image_file,
    output_path=output_path,
    base_size=1024,
    image_size=640,
    crop_mode=True,
    save_results=True,
    test_compress=True
)

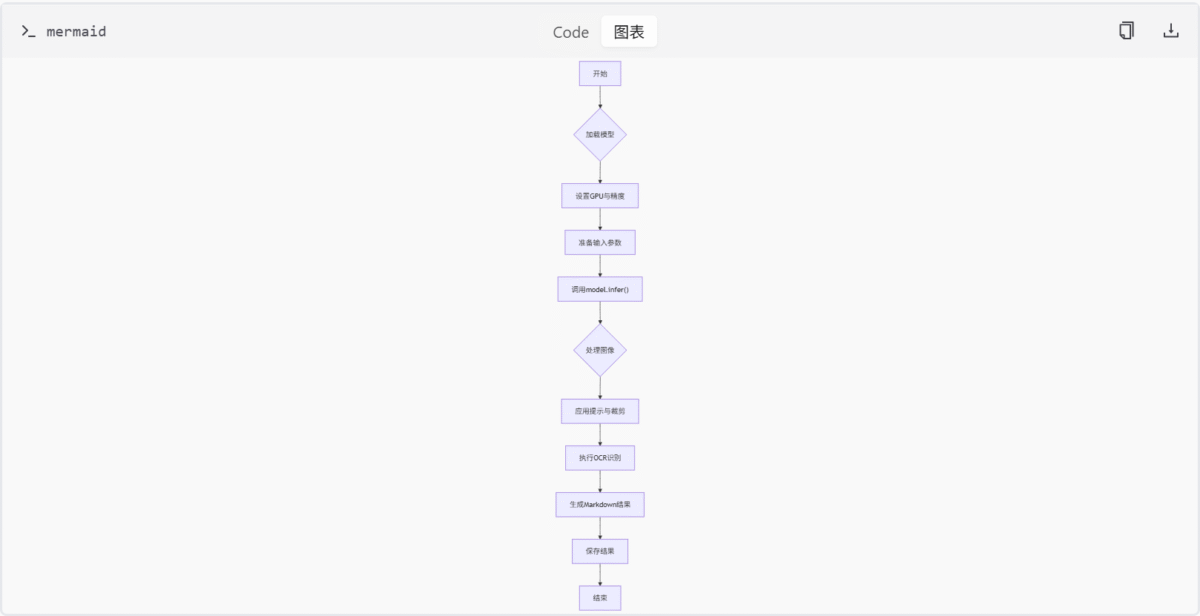

数据流与处理逻辑

OCR 处理模块的整体工作流程可以概括为以下几步：

1. 加载并初始化模型与 tokenizer；
2. 准备输入参数，包括图像路径、提示语等；
3. 调用 model.infer() 方法执行 OCR 推理；
4. 根据设定的参数处理图像（如缩放、裁剪）；
5. 应用提示信息辅助模型理解任务；
6. 执行文字识别并生成 Markdown 格式的结果；
7. 若启用，则保存结果并进行压缩测试。

infer 方法详解

model.infer() 是整个 OCR 处理模块中最关键的方法之一。它不仅负责图像预处理、模型推理，还承担了结果解析和输出的任务。该方法的设计充分考虑了灵活性和扩展性，使得用户可以根据具体需求调整各项参数。

内部实现逻辑

虽然具体的实现细节未完全公开，但从调用方式来看，infer 方法可能包含如下几个子步骤：

1. 图像读取与预处理：根据传入的 image_file 路径加载图像，并按照指定的尺寸进行缩放或裁剪。
2. 提示嵌入构建：将用户提供的 prompt 转换为模型可理解的形式，并与图像特征融合。
3. 模型前向传播：将处理后的图像和提示输入模型，获取预测结果。
4. 结果解码与格式化：将模型输出转换为人类可读的文字形式，并按 Markdown 格式组织。
5. 结果保存与验证：若启用了 save_results，则将结果写入文件；若启用了 test_compress，则进一步检查压缩效果。

示例调用

下面是一个典型的 infer 方法调用示例，展示了如何使用各种参数来定制 OCR 处理流程：

result = model.infer(
    tokenizer=tokenizer,
    prompt="请识别这张图片上的所有文字。",
    image_file="./images/sample.jpg",
    output_path="./results/",
    base_size=1024,
    image_size=640,
    crop_mode=True,
    test_compress=False,
    save_results=True
)

总结

OCR处理模块凭借其强大的模型能力和灵活的参数配置，成为 DeepSeek-OCR 项目的重要支柱。通过对图像的智能处理和精准的文字识别，该模块显著提升了 OCR 技术的实际应用价值。无论是简单的文档扫描还是复杂的图文混排识别，都能在此模块的支持下获得满意的效果。未来随着模型性能的不断提升和技术的发展，OCR处理模块有望在更多领域发挥重要作用。

---

配置管理模块

简介

配置管理模块是 DeepSeek-OCR 系统的核心基础组件，负责定义和管理模型运行所需的所有关键参数。该模块通过集中化的配置管理，确保系统在不同硬件环境和任务需求下都能稳定高效地运行。配置参数涵盖了从图像处理尺寸、裁剪模式到并发控制、线程数限制等各个方面，为系统的灵活性和可扩展性提供了坚实基础。

在 DeepSeek-OCR 整体架构中，配置管理模块与图像预处理模块、特征提取模块、投影器模块以及推理执行模块紧密协作，为整个 OCR 流程提供参数支持。通过合理的配置设置，系统能够在保证识别精度的同时，最大化利用硬件资源，提升处理效率。

详细章节

1. 图像处理配置

图像处理配置是配置管理模块的核心组成部分，定义了系统处理图像时的基本参数。这些参数直接影响模型的输入质量和处理效率。

基础尺寸与图像尺寸

系统支持多种处理模式，每种模式对应不同的基础尺寸和图像尺寸设置：

• Tiny模式: 512×512分辨率，不启用裁剪
• Small模式: 640×640分辨率，不启用裁剪
• Base模式: 1024×1024分辨率，不启用裁剪
• Large模式: 1280×1280分辨率，不启用裁剪
• Gundam模式: 1024基础尺寸，640图像尺寸，启用裁剪

当前配置使用的是 Gundam 模式，这种设置特别适合处理长条形文档或需要局部关注的图像，通过较小的图像尺寸配合裁剪模式，能够在保持识别精度的同时降低计算负担。

裁剪模式配置

裁剪模式通过 CROP_MODE 参数控制，当启用时系统会对图像进行智能裁剪处理。配合 MIN_CROPS 和 MAX_CROPS 参数，系统可以动态调整裁剪区域数量：

BASE_SIZE = 1024
IMAGE_SIZE = 640
CROP_MODE = True
MIN_CROPS = 2
MAX_CROPS = 6

其中 MAX_CROPS 参数最大可设置为9，但对于GPU内存较小的情况建议设置为6，以平衡处理效果和资源消耗。

2. 性能优化配置

性能优化配置专注于系统资源的合理分配和利用，通过精细的参数控制实现处理效率的最大化。

并发控制

MAX_CONCURRENCY = 100

MAX_CONCURRENCY 参数控制系统的最大并发数，对于GPU内存有限的情况建议降低此值。合理的并发设置能够充分利用硬件资源，避免因资源竞争导致的性能下降。

线程管理

NUM_WORKERS = 64

NUM_WORKERS 参数控制图像预处理（调整大小/填充）的工作线程数。通过多线程并行处理，系统能够显著提升图像预处理阶段的效率，为后续的模型推理提供充足的输入数据。

3. 模型路径配置

模型路径配置定义了系统各组件的加载路径，确保系统能够正确访问所需的模型文件和资源。

MODEL_PATH = 'deepseek-ai/DeepSeek-OCR'

MODEL_PATH 参数指定了主模型的加载路径，默认指向 Hugging Face 上的 deepseek-ai/DeepSeek-OCR 模型。用户可以根据实际部署环境修改此路径。

4. 输入输出路径配置

输入输出路径配置管理着系统与外部环境的数据交互，确保处理流程的顺畅进行。

INPUT_PATH = ''
OUTPUT_PATH = ''

INPUT_PATH 和 OUTPUT_PATH 参数分别定义了输入文件和输出文件的存储路径。在实际使用时需要根据具体任务进行设置，支持绝对路径和相对路径。

5. OCR提示语配置

OCR提示语配置提供了多样化的任务指导模板，使系统能够适应不同的OCR应用场景。

PROMPT = '<image>\n<|grounding|>Convert the document to markdown.'

系统内置了多种预设的提示语模板：

• 文档转Markdown: <image>\n<|grounding|>Convert the document to markdown.
• 自由OCR: <image>\nFree OCR.
• 图像OCR: <image>\n<|grounding|>OCR this image.
• 图表解析: <image>\nParse the figure.
• 图像描述: <image>\nDescribe this image in detail.
• 特定文本定位: <image>\nLocate <|ref|>xxxx<|/ref|> in the image.

这些模板通过自然语言指令引导模型执行特定的OCR任务，提升了系统的通用性和适应性。

6. Tokenizer配置

Tokenizer配置负责管理系统的核心文本处理组件，确保模型能够正确理解和处理输入文本。

from transformers import AutoTokenizer

TOKENIZER = AutoTokenizer.from_pretrained(MODEL_PATH, trust_remote_code=True)

通过 Hugging Face 的 AutoTokenizer 从指定模型路径加载 tokenizer，并启用远程代码信任，确保系统能够兼容各种自定义的 tokenizer 实现。

7. 功能开关配置

功能开关配置提供了对系统特定功能的灵活控制，允许用户根据实际需求启用或禁用某些特性。

PRINT_NUM_VIS_TOKENS = False
SKIP_REPEAT = True

• PRINT_NUM_VIS_TOKENS: 控制是否打印视觉token数量，用于调试和性能分析
• SKIP_REPEAT: 控制是否跳过重复内容处理，提升输出的多样性和质量

Mermaid 图

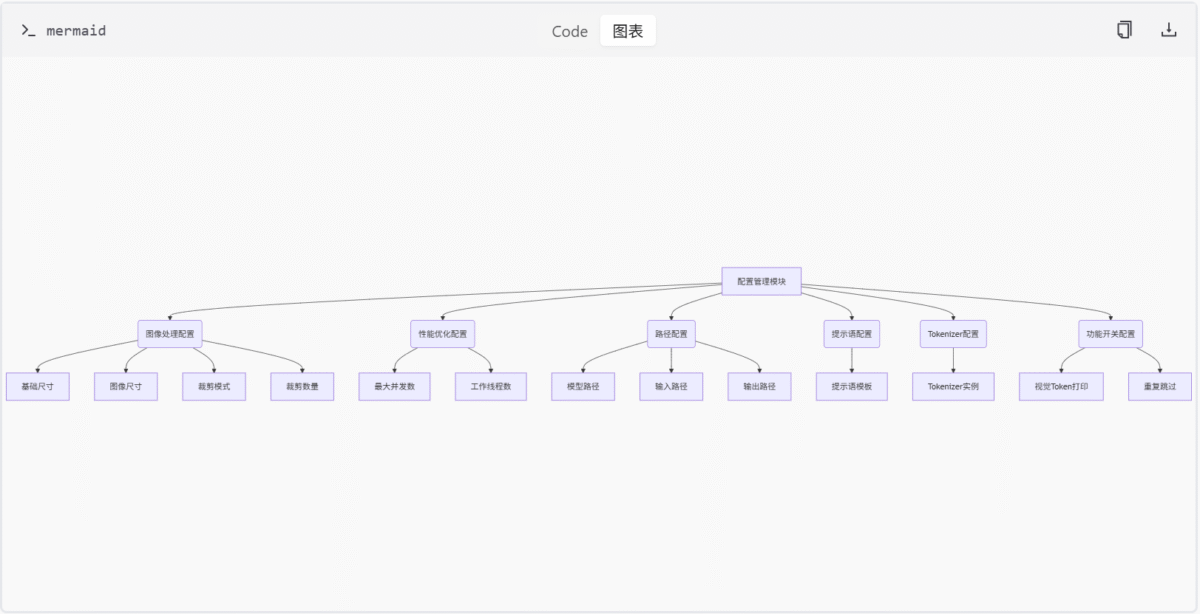

配置参数关系图

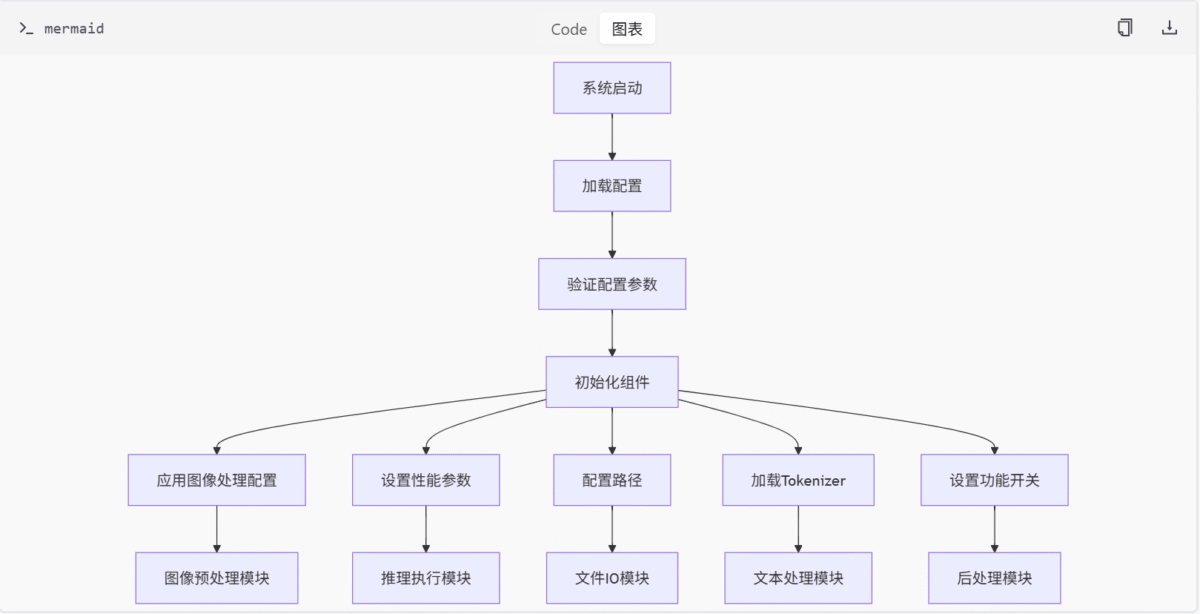

配置应用流程图

表格

主要配置参数表

参数名称	类型	默认值	描述
BASE_SIZE	int	1024	图像处理的基础尺寸
IMAGE_SIZE	int	640	实际处理的图像尺寸
CROP_MODE	bool	True	是否启用图像裁剪模式
MIN_CROPS	int	2	最小裁剪区域数量
MAX_CROPS	int	6	最大裁剪区域数量
MAX_CONCURRENCY	int	100	最大并发处理数
NUM_WORKERS	int	64	图像预处理工作线程数
MODEL_PATH	str	‘deepseek-ai/DeepSeek-OCR’	模型文件路径
INPUT_PATH	str	”	输入文件路径
OUTPUT_PATH	str	”	输出文件路径
PROMPT	str	‘\n<	grounding
PRINT_NUM_VIS_TOKENS	bool	False	是否打印视觉token数量
SKIP_REPEAT	bool	True	是否跳过重复内容

配置模式对比表

模式	BASE_SIZE	IMAGE_SIZE	CROP_MODE	适用场景
Tiny	512	512	False	资源受限环境
Small	640	640	False	中等资源环境
Base	1024	1024	False	标准文档处理
Large	1280	1280	False	高精度要求
Gundam	1024	640	True	长条形文档

代码片段

配置类初始化

class Config:
    BASE_SIZE = 1024
    IMAGE_SIZE = 640
    CROP_MODE = True
    MIN_CROPS = 2
    MAX_CROPS = 6
    MAX_CONCURRENCY = 100
    NUM_WORKERS = 64
    MODEL_PATH = 'deepseek-ai/DeepSeek-OCR'
    INPUT_PATH = ''
    OUTPUT_PATH = ''
    PROMPT = '<image>\n<|grounding|>Convert the document to markdown.'
    PRINT_NUM_VIS_TOKENS = False
    SKIP_REPEAT = True

Tokenizer配置加载

from transformers import AutoTokenizer

TOKENIZER = AutoTokenizer.from_pretrained(MODEL_PATH, trust_remote_code=True)

提示语模板应用

def get_prompt(template_type='document'):
    prompts = {
        'document': '<image>\n<|grounding|>Convert the document to markdown.',
        'free_ocr': '<image>\nFree OCR.',
        'image_ocr': '<image>\n<|grounding|>OCR this image.',
        'figure_parse': '<image>\nParse the figure.',
        'image_desc': '<image>\nDescribe this image in detail.',
        'text_locate': '<image>\nLocate <|ref|>xxxx<|/ref|> in the image.'
    }
    return prompts.get(template_type, prompts['document'])

总结

配置管理模块作为 DeepSeek-OCR 系统的基础支撑组件，通过精细化的参数控制实现了系统运行的灵活性和高效性。该模块不仅定义了图像处理的基本参数，还涵盖了性能优化、路径管理、任务指导等多个方面，为系统的稳定运行提供了坚实保障。

通过合理的配置设置，系统能够在不同硬件环境下发挥最佳性能，同时支持多样化的OCR任务需求。配置参数的模块化设计使得系统易于维护和扩展，为未来的功能升级和性能优化奠定了良好基础。

声明

本网站提供的所有AI生成内容均基于人工智能技术和大语言模型算法，根据用户输入指令自动生成。生成内容不代表本网站观点，亦不构成任何形式的专业建议。本公司对生成内容的准确性、完整性、适用性及合法性不作明示或默示的保证，用户应对生成内容自行判断并承担全部使用风险。

《用户使用协议》
